Hoogspanningsbestendigheidstest van elektrische apparatuur is een van de belangrijkste items die zijn gespecificeerd in de preventieve isolatietest. De weerstandsspanningstest kan worden onderverdeeld in AC-bestendigheidsspanningstest en DC-bestendigheidsspanningstest. De wisselspanningstest kan worden onderverdeeld in netfrequentie, frequentieconversie en 0,1 Hz ultra-laagfrequente testtechnologie, waarvan 0,1 Hz ultra-laagfrequente technologie de nieuwste technologie is die wordt aanbevolen door de huidige internationale elektrotechnische commissie. De nieuwe generatie vlf-kabeltestapparatuur voor zeer lage frequenties van ons bedrijf is het kernproduct dat onafhankelijk is ontwikkeld met de nieuwste Amerikaanse technologie. Het beschikt over een 7-inch touchscreen, de nieuwste arm7-microcomputer met één chip, een snel-snelheidscircuit voor advertentie-acquisitie en is uitgerust met software voor achtergrondbeheer. Het is vooral geschikt voor het testen op zeer lage frequentie van elektrische apparatuur met een grote isolatie-equivalentcapaciteit (zoals stroomkabel, stroomcondensator, grote en middelgrote generator en motor, enz.)

ProductInvoering

1. Geavanceerde digitale besturingstechnologie: maakt gebruik van microcomputer- en digitale frequentieconversietechnologie, waardoor volledig automatische spanningsverhoging, aftreden, meting en bescherming mogelijk zijn, met optionele handmatige tussenkomst tijdens automatische werking.

2. Nauwkeurige gegevensverzameling: bemonstert rechtstreeks spannings-, stroom- en golfvormgegevens van de hoge- spanningskant, waardoor echte en nauwkeurige testresultaten worden gegarandeerd met een spanningspiekfout van minder dan of gelijk aan 3% en golfvormvervorming van minder dan of gelijk aan 5%.

3. Meerdere betrouwbare beveiligingen: Uitgerust met over- spanning (actietijd<20ms) and high-low voltage dual over-current protection (action time <20ms); built-in high-voltage protection resistor in the booster, no external resistor required .

4. Geen capaciteitsstijgingseffect: maakt gebruik van hoge-lage spanning gesloten-lus-negatieve feedbackregelcircuit om capaciteitsstijging tijdens de uitvoer te elimineren, waardoor stabiele testprestaties worden gegarandeerd.

5. Flexibele frequentie en laadcapaciteit: selecteerbare uitgangsfrequenties (0,1 Hz/0,05 Hz/0,02 Hz) met maximale laadcapaciteit tot 5,5 µF (bij 0,02 Hz), geschikt voor het testen van kabels over lange- afstanden.

6. Gebruiker-vriendelijke bediening: voorzien van 7- inch groot LCD-aanraakscherm voor duidelijke golfvormweergave; ondersteunt automatische gegevensopslag en ingebouwde-printer voor het ter plaatse afdrukken van testrapporten.

7. Compact en draagbaar ontwerp: gescheiden controller (4 kg) en boosterstructuur, klein formaat en licht van gewicht, handig voor gebruik binnen en buiten.

8. Breed toepassingsgebied: voldoet aan de DL/T849.4-2004-norm, ideaal voor isolatie en spanningstests van elektrische apparatuur met grote capaciteit, zoals stroomkabels, generatoren en motoren. Deze vlf-apparatuur levert stabiele prestaties in diverse veldtestscenario's.

Productparameter

Model	Nominale spanning	Laden	Samensmelten	Gewicht
30KV/1.1		0,1 Hz, minder dan of gelijk aan 1,1 µF	8A
	30 kV	0,05 Hz, minder dan of gelijk aan 2,2 µF		Controlemechanisme: 6kg
	(Piekwaarde)
		0,02 Hz, minder dan of gelijk aan 5,5 µF		Booster: 20 kg
60 kV/1,1		0,1 Hz, minder dan of gelijk aan 1,1 µF	10A
	60kV	0,05 Hz, minder dan of gelijk aan 2,2 µF		Controlemechanisme: 6kg
	(Piekwaarde)
		0,02 Hz, minder dan of gelijk aan 5,5 µF		Booster: 45 kg
80KV/0,5		0,1 Hz, minder dan of gelijk aan 1,1 µF	20A
	80 kV	0,05 Hz, minder dan of gelijk aan 2,2 µF		Controlemechanisme: 6kg
	(Piekwaarde)
		0,02 Hz, minder dan of gelijk aan 5,5 µF		booster: 50 kg
90KV/0,5		0,1 Hz, minder dan of gelijk aan 1,1 µF	20A
	90 kV	0,05 Hz, minder dan of gelijk aan 2,2 µF		Controlemechanisme: 6kg
	(Piekwaarde)
		0,02 Hz, minder dan of gelijk aan 5,5 µF		booster: 55 kg

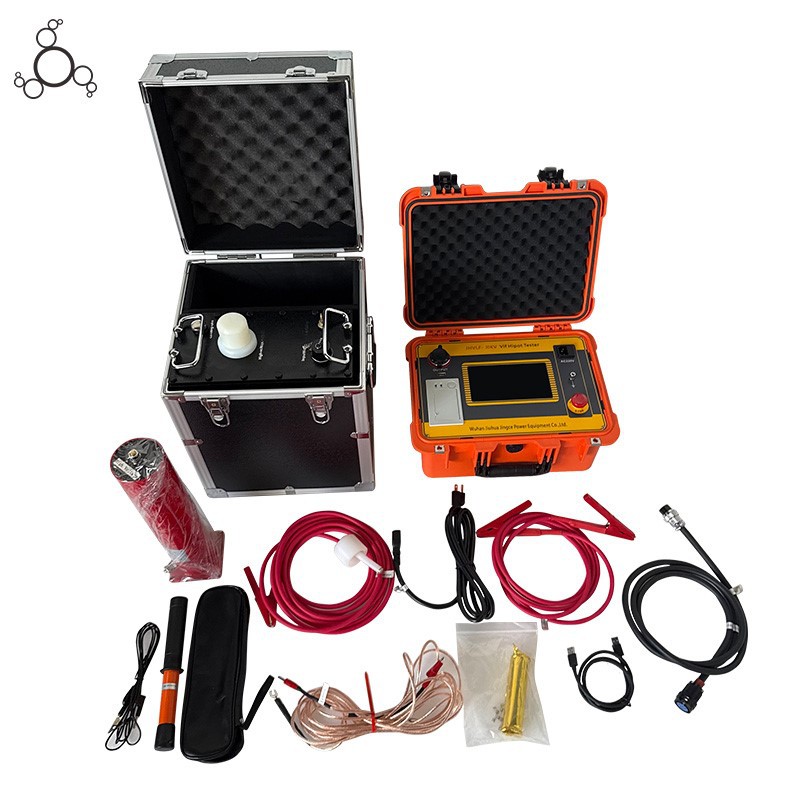

Productaccessoires

Eén oranje draagbare hostkoffer met ingebouwde-ingebouwde VLF-heupotester-hoofdeenheid
Eén beschermhoes van zwarte aluminiumlegering met ingebouwde-in hoogspanningsgeneratormodule
Eén rode siliconen hoogspanningskabel met krokodillenklemmen
Eén rode hoogspanningstestkabel met isolerende aansluiting
Eén zwarte voedingskabel met Amerikaanse standaardstekker
Eén zwarte signaaloverdrachtkabel met BNC-connector
Eén set koperdraadmeetsnoeren met krokodillenklemmen
Eén rode cilindrische hoogspanningscondensator
Eén hoogspanningsontladingsstaaf met isolerende handgreep
Eén kleine zwarte hulpkabel
Eén vergulde-cilindrische testconnector
Eén voedingsadapter met netsnoer
Deze vlf-testset is compleet met alle benodigde accessoires voor gebruik op locatie
