Om aan de behoeften van DC-weerstandsmetingen van transformatoren te voldoen, heeft het bedrijf onlangs een transformatorweerstandstester ontwikkeld met nieuwe technologie, die de kenmerken heeft van hoog rendement, klein formaat, lichtgewicht en grote uitgangsstroom. De hele machine wordt bestuurd door een microprocessor, die automatisch de functies van zelftest, gegevensverwerking, weergave, enz. voltooit, en ook de functies van automatische ontlading heeft. Dit instrument heeft een hoge meetnauwkeurigheid en eenvoudige bediening, en is geschikt voor distributietransformatoren, transformatoren, reactoren, generatoren, motoren en andere testproducten, en kan ook worden gebruikt voor het snel meten van testproducten door de wikkelingsweerstand van testproducten zoals schakelaars, koperen staven, contactors, relaiscontacten, metalen draden, kabelaccessoires, enz., met de kenmerken van hoge snelheid en stabiele gegevens.
ProductInvoering
1. De uitgangsstroom van het instrument is groot en licht, lichtgewicht en krachtig, en gemakkelijk mee te nemen.
2. Het instrument biedt 5 uitgangsstroomopties en kan tot 10A leveren.
3. Ingebouwde-in ultra-lithiumbatterij met grote capaciteit, eenvoudig ter plaatse te bedienen.
4. Het meetbereik is breed (0-20KΩ), wat geschikt is voor distributietransformatoren, transformatoren, reactoren, generatoren, motoren en andere exemplaren, en kan ook worden gebruikt voor het meten van driefasige transformatorweerstanden en testproducten zoals schakelaars, koperen staven, schakelaars, relaiscontacten, metalen draden, kabelaccessoires en andere exemplaren.
5. De menu's zijn eenvoudig en vriendelijk en de weergegeven gegevens zijn duidelijk en gemakkelijk te lezen, zodat ze duidelijk kunnen worden weergegeven in zonlicht.
6. Het heeft een perfect beveiligingscircuit, de testlijn wordt per ongeluk losgekoppeld of de stroomvoorziening wordt onderbroken, en het ingebouwde -in perfecte ontladingscircuit en tegen-EMF-beveiligingscircuit zorgen ervoor dat het een sterke trekboogweerstand heeft, die de stabiliteit van onbalanstestgegevens van de wikkelingsweerstand kan garanderen.
Beveiliging
1. Dit instrument kan binnen en buiten worden gebruikt, maar moet worden vermeden bij regen, corrosief gas, stof, hoge temperaturen en andere plaatsen.
2.Lees deze handleiding aandachtig door voordat u dit instrument gebruikt.
3. De gebruiker van het instrument moet gezond verstand hebben voor het gebruik van algemene elektrische apparatuur of instrumenten.
4.Dit instrument is een instrument met hoge-precisie en moet hevige trillingen vermijden.
5. De reparatie, het onderhoud en het debuggen van dit instrument moeten door professionals worden uitgevoerd.
6. Wacht nadat de test is voltooid tot de ontladingspieptoon is gestopt, schakel vervolgens de stroom uit en verwijder de testkabel.
7.Om de nul-spanningsregulerende transformator te meten, moet u wachten tot het ontladingssignaal stopt en vervolgens de transformator inschakelen.
8. Tijdens de test is het verboden om de testclips en voedingslijnen te demonteren en te verplaatsen, vooral voor de onbalanstest van de driefasige transformatorwikkelingsweerstand om gegevensafwijkingen te voorkomen.
Productparameter
|
Model |
JH2810 |
|
|
Voeding |
DC: Ingebouwde 12,6 V/5,2 Ah lithiumbatterij (speciale voedingsadapter) |
|
|
Uitgangsstroom |
5mA,100mA,300mA,1A,10A (Selecteer op bereik) |
|
|
Bereik (omschakeling van weerstandsbereik) |
||
|
10A versnelling |
0-0.1Ω |
|
|
1A versnelling |
0.03-6Ω |
|
|
300mA versnelling |
0.1Ω-20Ω |
|
|
100mA versnelling |
0.3Ω-60Ω |
|
|
5mA versnelling |
30Ω-20kΩ |
|
|
Nauwkeurigheid |
Minder dan 1.000 kΩ |
±(0,2%RD+0.05%FS) |
|
1.000kΩ of meer |
±(0,2%RD+0.01%FS) |
|
|
Minimale resolutie |
1μΩ |
|
|
Weergave |
TFT LCD-scherm |
|
|
Bedrijfstemperatuur |
-10-40 graden |
|
|
Omgevingsvochtigheid |
Minder dan of gelijk aan 80% RH, geen condensatie |
|
|
Bewaaromstandigheden |
-20 graden ~50 graden, minder dan of gelijk aan 95% RV, geen condensatie |
|
|
Volume |
320 mm × 270 mm × 140 mm |
|

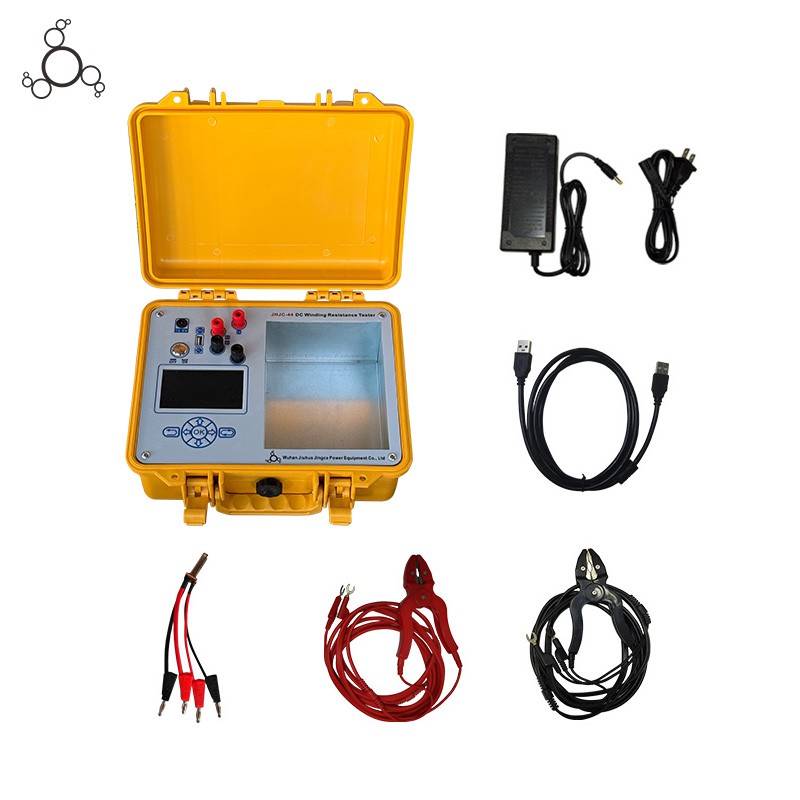

Productaccessoires
- Dit product wordt geleverd met
- Een draagbare host
- Een set speciale testsnoeren
- Eén USB-kabeléén oplader
- Een standaard weerstand
- Eén handleiding
- Eenmalige kopie van het conformiteitscertificaat en de garantiekaart
Productkwalificatie
Bezorgen, verzenden en serveren
Veelgestelde vragen
Vraag: Kan dit instrument de drie-fasige onbalanssnelheid van transformatoren testen, en hoe wordt het testresultaat verkregen?
A: Ja, het instrument is uitgerust met een speciale drie-fasetestfunctie en kan automatisch de drie- onbalanssnelheid berekenen. Na het voltooien van de drie-fase-wikkelweerstandstest in de drie--fasetestmodus, geeft het instrument direct de berekende drie-fasige onbalanssnelheid van de transformator weer op de interface, op basis van de gemeten weerstandsgegevens.
Vraag: Welke parameters moeten vooraf worden ingesteld wanneer het instrument wordt gebruikt om de drie-fasige onbalanssnelheid van een transformator te testen?
A: U moet eerst de verbindingsgroep, de tikschakelaar, de testselectie (hoge-spanningszijde/lage-spanningszijde), temperatuurcompensatiemodus, teststroom en omgevingstemperatuur instellen in de drie- fase-interface voor het instellen van de test; als de transformator van het yn-verbindingstype is, zal het instrument standaard de neutrale punttest gebruiken (A-0, B-0, C-0), en de niet-neutrale punttest kan indien nodig worden geselecteerd.
Vraag: Wat is de berekeningsformule van de drie--fasige onbalans die door het instrument wordt gebruikt, en wordt deze handmatig berekend of automatisch ingevuld?
A: Het instrument gebruikt de industriestandaardformule voor de berekening van de drie-fasige onbalans=(R max - R min) / R-gemiddelde, en het hele proces wordt automatisch door het instrument voltooid zonder handmatige berekening nadat de drie- fasentest is voltooid.
